Motor equipou diversos veículos da Peugeot e Citroën
artigo por Murilo Marciano Santos fotos Arquivo Bosch
A correia de sincronismo efetua a transmissão do movimento do virabrequim para os comandos de válvulas e demais componentes auxiliares, sincronizando-os para que trabalhem no tempo certo. Assim, para ajudar o profissional na hora da troca dessa correia do motor 1.6 TU5JP4/EC5JP4, a Revista O Mecânico mostra o guia de sua substituição com passo a passo completo.
Quando a correia de sincronismo está desgastada ela pode apresentar rachaduras, ressecamento, desgaste nos dentes ou desalinhamento. Esses fatores afetam a precisão do sincronismo entre o virabrequim e os comandos de válvulas, o que pode resultar em falhas no funcionamento do motor, como perda de potência, funcionamento irregular e risco de rompimento.
O passo a passo apresentado para a troca da correia é válido para o motor 1.6 16V do antigo grupo PSA, da Peugeot-Citroën. Esse motor tinha código TU5JP4 e, após algumas mudanças, recebeu o código EC5JP4. As mudanças não afetaram o sistema de sincronismo do motor, então o procedimento é o mesmo para ambos os códigos. Veículos como Peugeot 207, 208, 308, Citroën C3, C4 e outros tiveram esse motor, que entregou 113 cv até 122 cv de potência máxima de acordo com ano e veículo.

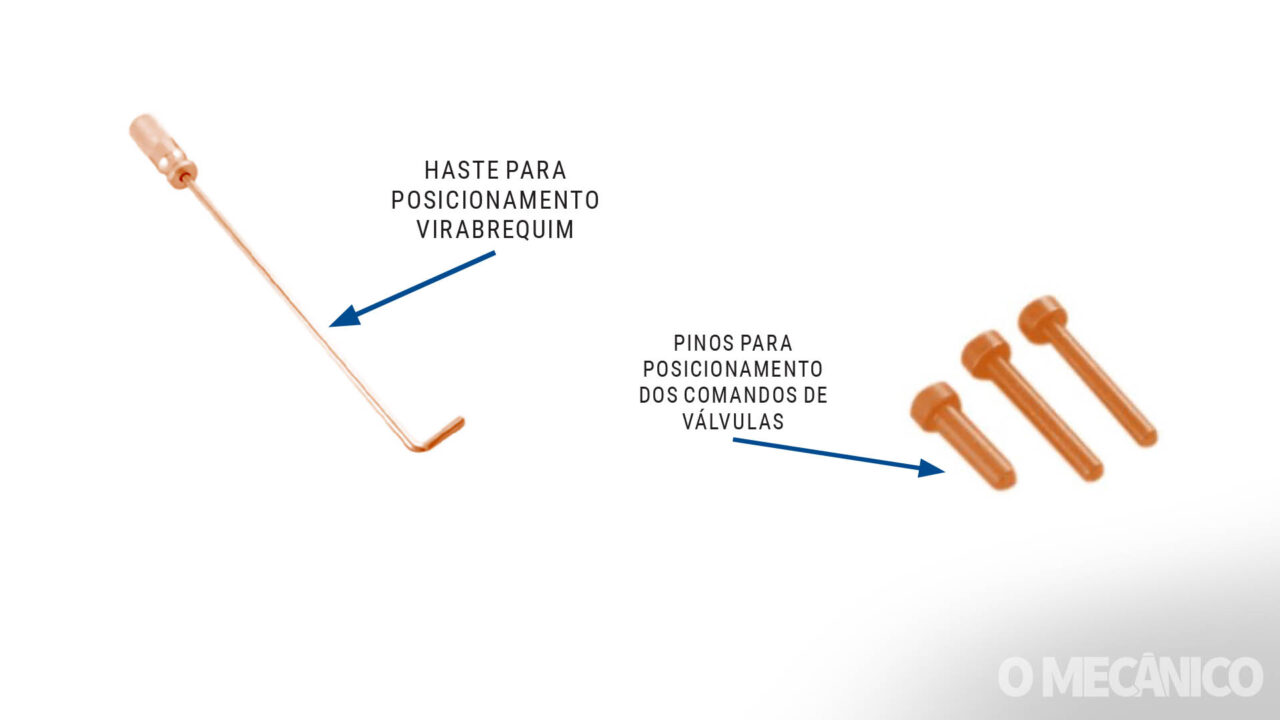

As ferramentas necessárias para iniciar o procedimento são a haste para posicionamento do virabrequim e os pinos para posicionamento dos comandos de válvulas.
Desmontagem
1) Eleve a parte dianteira do veículo utilizando um elevador ou calçando com cavaletes, fazendo com que as rodas dianteiras fiquem totalmente suspensas.
2) Desconecte a bateria e aguarde alguns minutos após o desligamento da ignição, para garantir que não haja problemas nos sistemas elétricos.
3) Remova a roda dianteira direita, o para-barro do paralama dianteiro direito, o protetor de cárter (se houver), a correia de acessórios e a polia do virabrequim (removendo os três parafusos de 3 mm).
4) Dê suporte ao motor pela parte superior com uma barra transversal ou por baixo com um cavalete, para garantir que ele não afunde.

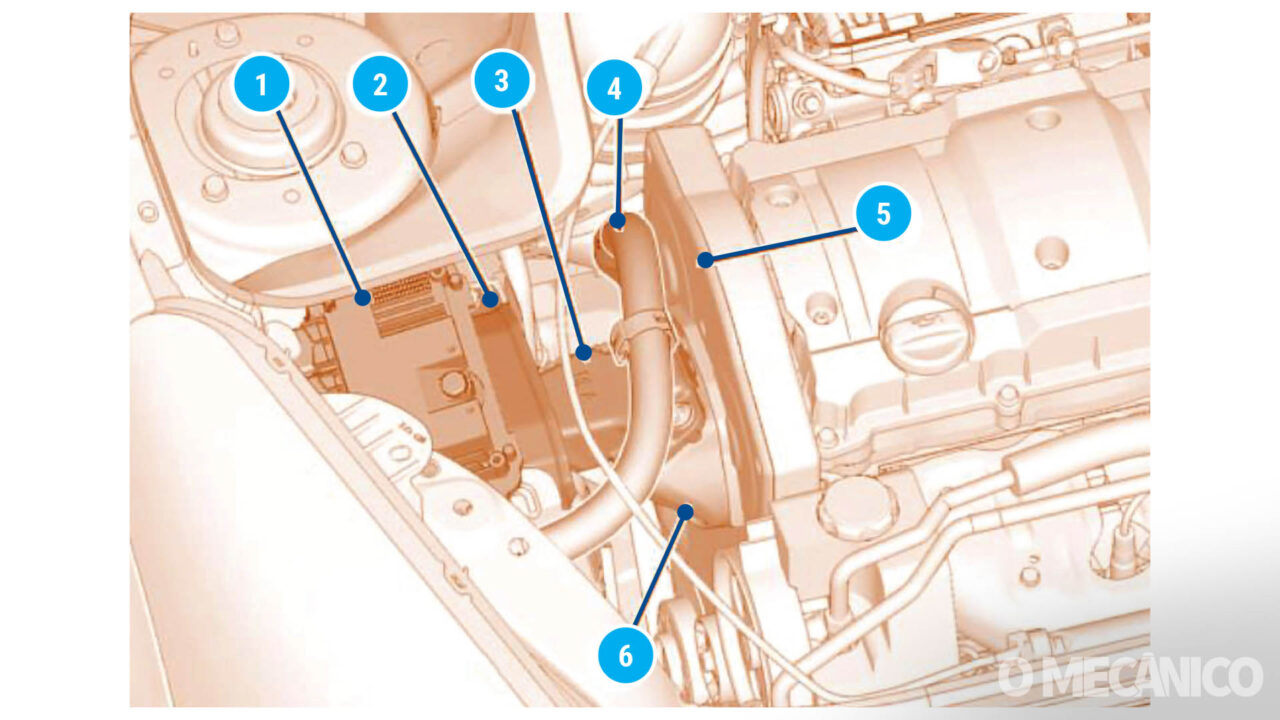

5) Retire a unidade de controle do motor com o seu suporte (1).
6) Remova o batente (2) e desencaixe o chicote elétrico, afastando-o com cuidado.
7) Retire os suportes do motor (3) e (6).
8) Desmonte a tampa superior (5) e inferior da correia de distribuição.

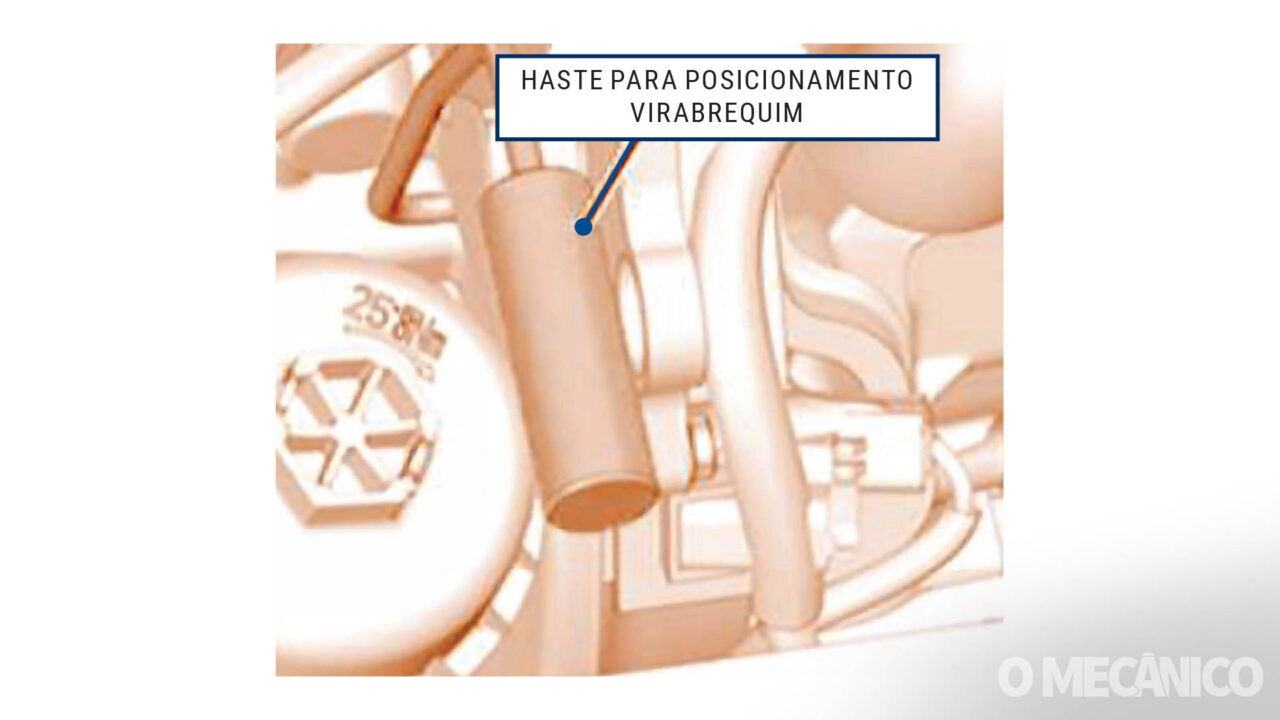

9) Posicione o virabrequim no PMS (Ponto Morto Superior) do 1º cilindro, e insira a ferramenta de posicionamento do virabrequim no furo lateral do bloco, localizado próximo ao filtro de óleo.

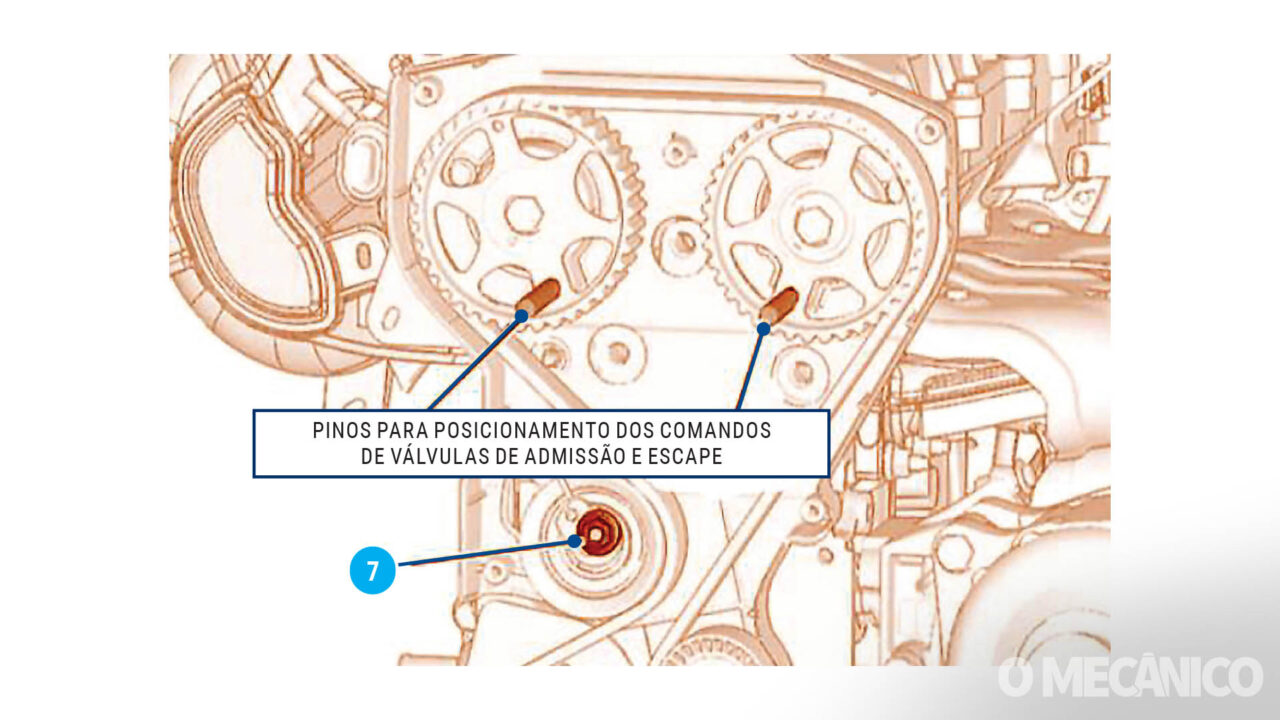

10) Encaixe os pinos de posicionamento nos comandos de válvulas de admissão e escape, alinhando os furos das polias com os do cabeçote.
11) Solte a porca de fixação do tensor (7), para remover a tensão da correia de distribuição.
12) Remova a correia de sincronismo usada e inspecione o rolamento de apoio, a bomba d’água e os retentores quanto a desgastes, folgas, ruídos e vazamentos de óleo. É recomendada a troca do tensor com a correia, para prevenir desgaste prematuro dos novos componentes.
MONTAGEM
1) Instale a nova correia de sincronismo com atenção ao sentido de montagem. Para facilitar a instalação, posicione a correia primeiro na engrenagem do virabrequim, depois no rolamento de apoio, seguido da engrenagem do comando de admissão, engrenagem do comando de escape, polia da bomba d’água e por fim no rolete tensor.
2) Retire os pinos de posicionamento dos comandos de válvulas de admissão e escape.

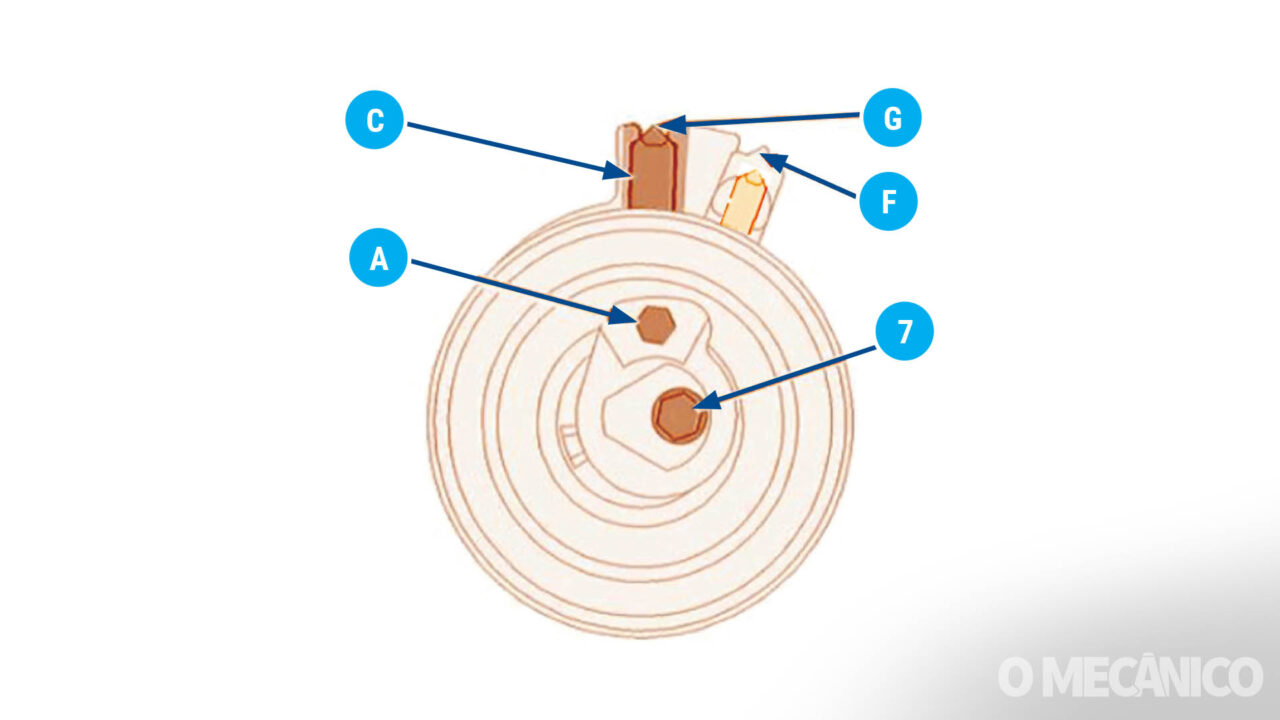

3) Faça o pré-tensionamento do tensor, girando-o no sentido anti-horário com uma chave hexagonal no furo sextavado (A) até que o ponteiro (C) fique alinhado com a marcação (F).
4) Aplique um torque de 2,1 kgfm na porca do tensor (7).
5) Retire a ferramenta de posicionamento do virabrequim.
6) Gire o motor no sentido horário, realizando quatro voltas completas por meio da engrenagem do virabrequim.
7) Reinstale a ferramenta de posicionamento do virabrequim e os pinos de posicionamento dos comandos de válvulas para verificar se o sincronismo ainda está correto.
8) Solte a porca do tensor (7) e gire o tensor com a chave hexagonal até a posição de trabalho (G).
9) Retire as ferramentas de posicionamento e gire o virabrequim no sentido horário por duas voltas e, em seguida, verifique se o ponteiro do tensor se encontra na marca (G).
10) Monte os componentes do sistema de distribuição na ordem inversa da desmontagem.
Por fim, o mecânico deve usar peças e componentes de qualidade e seguir os demais procedimentos recomendados pela fabricante na hora da manutenção, visto que problemas no sistema de sincronismo podem gerar altos custos de reparo, como danos em válvulas e pistões no caso de ruptura da correia sincronizadora. Também, a substituição desse componente deve ser feita nos prazos preconizados pela montadora, por quilometragem ou tempo, o que ocorrer primeiro.
