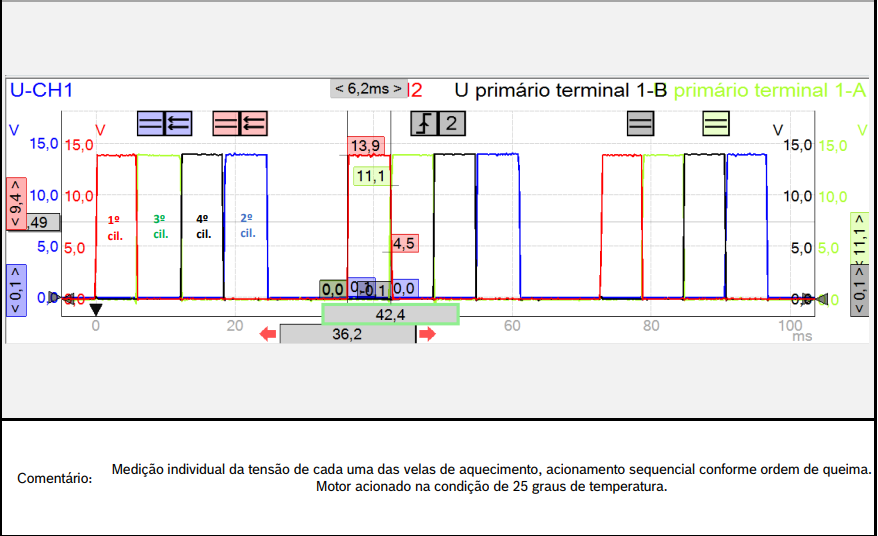

Medição individual de tensão confirma acionamento sequencial das velas conforme ordem de queima, com motor a 25 °C

A análise dos sinais das velas aquecedoras no Jeep Compass 2.0 Diesel Multijet (primeiras versões) com ECU Bosch EDC17C69 exige medições individuais de tensão, respeitando a tensão nominal do sistema e os procedimentos de segurança.

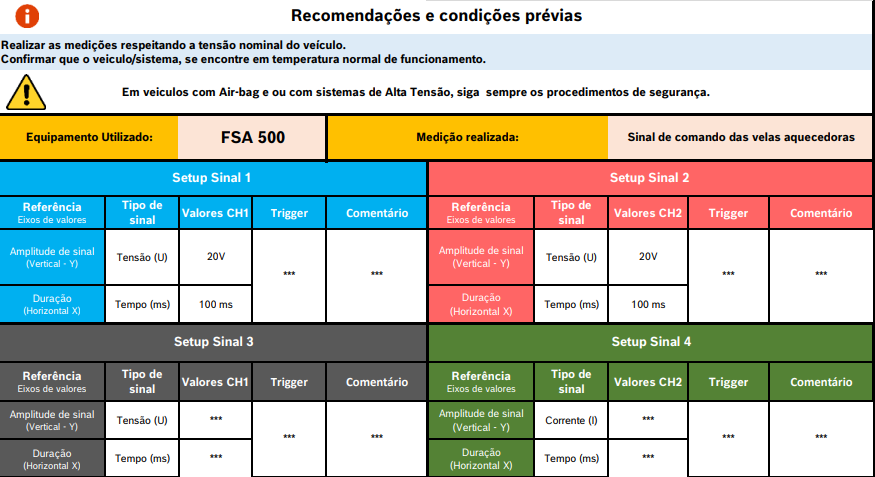

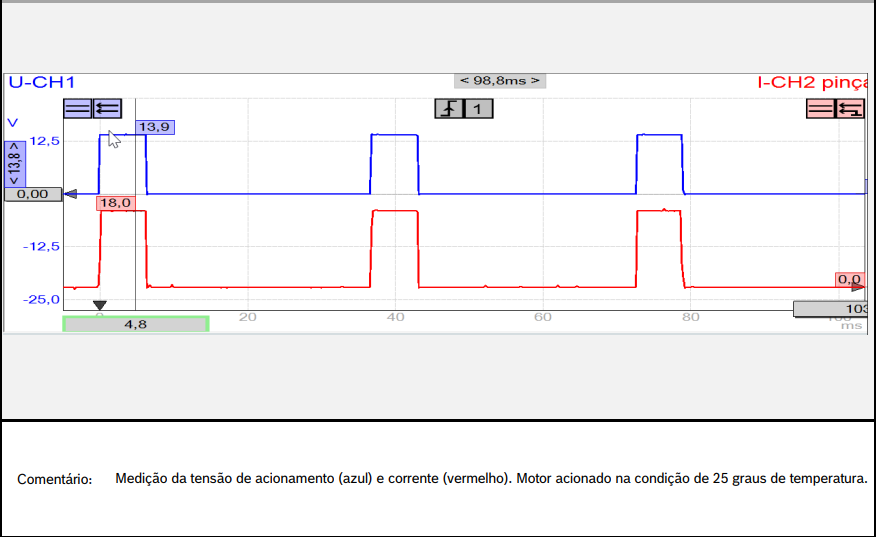

A medição foi realizada com equipamento FSA 500, avaliando o sinal de comando das velas aquecedoras com amplitude de até 20 V e base de tempo de 100 ms, com o motor acionado a 25 °C. O procedimento consistiu na leitura individual da tensão de cada vela, com acionamento sequencial conforme a ordem de queima dos cilindros, permitindo verificar a atuação da ECU na estratégia de pré-aquecimento. As medições devem ser feitas com o sistema em temperatura normal de funcionamento e seguindo protocolos de segurança, principalmente em veículos equipados com airbag ou sistemas de alta tensão. Veja a análise completa a seguir.
