Troca dos Rolamentos Dianteiros Honda Fit 2008



Acompanhe o procedimento para a substituição dos rolamentos dianteiros do Honda Fit 2008, que vale para os veículos deste modelo fabricados desde 2003

Texto: Edison Ragassi
Fotos: Vanderlei Vicário



O rolamento é um item de segurança. Sua eventual quebra pode provocar o travamento de roda e consequente acidente com prejuízos materiais e principalmente físicos. Como medida de segurança, recomendamos a inspeção periódica a cada 20.000 km e substituição destes rolamentos a cada 70.000 km e aos pares. Na manutenção de rolamentos com sistema ABS os cuidados devem ser redobrados”. Explica Cristiano Ferreira, consultor técnico da SKF do Brasil, fabricante de rolamentos automotivos.



Os sintomas anunciados pelos rolamentos quando não oferecem mais a performance necessária em trabalho são: os ruídos e estalos na região das rodas.



Por se tratar de um componente de precisão, o processo de substituição exige atenção e cuidado para não comprometer a peça nova e os outros componentes adjacentes que integram o conjunto.



Nesta edição, mostramos o passo a passo da troca dos rolamentos dianteiros em um Honda Fit 2008 com sistema de freio ABS. Este procedimento é válido
para os veículos deste modelo fabricados entre 2003 e 2008, com e sem auxilio de frenagem. O mecânico deve ficar atento ao lado que é colocado o rolamento no cubo nos veículos com ABS.



Desmontagem



1. Eleve o carro. Para detectar ruído ou folga no rolamento, utilize o estetoscópio.



ed-268-motor



2. Aproxime o estetoscópio do amortecedor e gire a roda.



ed-268-motor



3. Aperte o cavalete do freio e coloque o estetoscópio na base do rolamento localizada abaixo da pinça. Neste caso também apresentou ruído.



ed-268-motor



Obs. Caso não tenha o estetoscópio, a avaliação pode ser feita com uma chave de fenda aproximando ao ouvido, porém, não é tão preciso.



4. Retire a roda.



ed-268-motor



5. Com uma chave Philips, remova os parafusos do disco de freio.



ed-268-motor



6. Solte a porca da homocinética com uma chave 32 mm estriada ou sextavada.



ed-268-motor



7. Remova o cavalete completo com pinça de freio.



ed-268-motor



8. Após soltar o cavalete, utilize arame ou barbante para segurar o cavalete. Assim ele não ficará balançando, o que pode comprometer o flexível.



ed-268-motor



9. Depois, remova o disco de freio.



ed-268-motor



10. Utilize um alicate para remover a trava do pivô e a cupilha do terminal de direção.



ed-268-motor



11. Com uma chave 17 mm, solte a porca do terminal de direção e o pivô.



ed-268-motor



12. Com o uso do sacador, remova o terminal de direção do knuckle (manga de eixo).



ed-268-motor



13. Solte o parafuso de fixação inferior do amortecedor com duas chaves 17 mm.



ed-268-motor



14. Com uma chave de 10mm solte o parafuso do sensor do ABS e desconecte-o.



ed-268-motor



15. Remova a homocinética.



ed-268-motor



16. Remova a porca do pivô e com o uso do sacador, remova o pivô e leve o knuckle (manga de eixo) para a bancada.



ed-268-motor



17. Com a chave philips, remova os parafusos da chapa defletora.



ed-268-motor



18. Utilize a prensa para sacar o rolamento. O processo é feito em duas etapas. Com o calço, apoie a manga de eixo. Cuidado para não danificar a chapa defletora.



ed-268-motor



19. Com um alicate de trava interna, retire o anel elástico, em seguida, coloque na prensa.



ed-268-motor



20. Na prensa, é necessário uma ferramenta que apoie o rolamento por completo. Neste caso, foi utilizado um prolongador.



ed-268-motor



Obs: O recomendado é substituir o cubo junto com o rolamento. Caso seja necessário reaproveita- lo, é preciso fazer a medição com um micrômetro (25 mm até 50 mm), para isso, o anel interno deve ser retirado. Utilize ferramenta específica para este fim. Caso a ovalização ultrapasse 0,05 mm, é necessário substituir o cubo. “Toda a ovalização do cubo será passada para o anel interno e vai comprometer o funcionamento do rolamento. O mesmo ocorre com a manga de eixo (knuckle), a ovalização no furo vai refletir no anel externo do rolamento. Ao retirá-lo, se estiver com manchas escuras em 180° dos dois lados, é sintoma de que a manga de eixo está ovalizada. O interior do furo também apresentará manchas e, para confirmar, é necessário fazer a medição com o súbito. Antes de medir, verificar eventuais oxidações no alojamento do rolamento na coluna, na existência deverão ser removidas com auxílio de uma lixa d’água de grana 300 ou 400 embebida em querosene, diesel ou guarrás afim de retirar as impurezas. Na medição, se a ovalização for superior a 0,05 mm, a peça deverá ser substituída”, explica Cristiano.



ed-268-motor



ed-268-motor



Montagem



Obs: O processo de montagem é o inverso da desmontagem, porém, alguns cuidados devem ser tomados. No momento de instalação verificar se as ferramentas de montagem (ferramentas para prensagem do rolamento) estão imantadas, caso estejam, não utilizar
as mesmas, pois caso as use, a placa magnética do rolamento será danificada.



21. Verifique o lado do ABS, para os rolamentos que possuem sensores ABS integrados (encoders placa na cor marrom). Deve-se montá-lo com essa placa voltada para o lado do sensor ABS na torre (lado da homocinética). Caso contrário, a luz do ABS no painel permanecerá acesa e com o ABS inativo.



ed-268-motor



22. Ao usar a prensa para pressionar o rolamento na manga de eixo, a ferramenta tem que ter o mesmo tamanho do anel externo. Se for pressionado pelo anel interno, irá comprometer a pista do rolamento.



ed-268-motor



23. Coloque a manga de eixo de ponta-cabeça na prensa. Coloque ferramenta redonda de apoio que serve de suporte para a prensa. Mantenha o conjunto alinhado e depois prense. Quando sentir a resistência pare a prensagem.



ed-268-motor



24. Coloque a chapa defletora.



ed-268-motor



25. Apoie o cubo e certifique-se de que está bem alinhado.



ed-268-motor



26. A ferramenta de auxilio a prensagem deve estar apoiada na parte circular. Não apoie nos prisioneiros, pois, pode danificá-los.



ed-268-motor

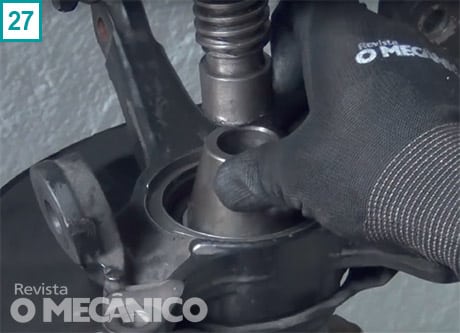

27. Vire a peça e utilize uma ferramenta que pressione pelo anel interno.



ed-268-motor



28. Verifique se o conjunto está alinhado e faça a prensagem.



ed-268-motor



29. Leve ao veículo, monte o pivô.



ed-268-motor



30. Coloque a homocinética.



ed-268-motor



31. Coloque o disco de freio.



ed-268-motor



32. Coloque e aperte os parafusos do cavalete de freio.



ed-268-motor



33. Coloque o terminal de direção.



ed-268-motor



34. Aperte a torre do amortecedor.



ed-268-motor



35. Encoste o terminal de direção, pode ser feito com a pneumática. O aperto final deve ser feito com a chave.



ed-268-motor



36. Aperte o pivô.



ed-268-motor



37. Coloque a cupilha de travamento do pivô.



ed-268-motor



38. Coloque a cupilha no terminal de direção.



ed-268-motor



39. Aperte o cavalete do freio.



ed-268-motor



40. Com uma chave 10 mm, conecte o sensor do ABS.



ed-268-motor



41. Confira todos os apertos.



42. Aperte a porca da homocinética até encostar.



ed-268-motor



43. O aperto final deve ser feito com o torquímetro
(180 Nm).
do ABS.



ed-268-motor



44. Com o punção, faça a travagem da porca.



ed-268-motor



45. Coloque a roda e aponte os parafusos.



ed-268-motor



46. Antes de abaixar o carro, gire a roda e verifique se não aparece barulho. Verifique também a folga.



47. Para finalizar, abaixe o carro e torqueie a roda, neste caso utilize 100 Nm.



ed-268-motor



48. Bombeie o freio do veículo, já que foi recolhida a pinça e as pastilhas podem estar separadas do disco de freio.



49. Realize o procedimento de alinhamento da suspensão, afim de corrigir a geometria recomendada pelo fabricante do veículo.
