Troca do reservatório de expansão do Prisma 2009

Veja como e por que deve ser feita a substituição do reservatório de expansão do líquido de arrefecimento do sedã compacto da Chevrolet, bem como, da tampa e do aditivo



icone_texto_pFernando Lalli



Imagine um carro quebrado no acostamento da estrada. Como é a cena que te vem à cabeça? Provavelmente, é aquela do veículo com o capô aberto e o motor “fervido”, um dos defeitos mais comuns em carros que passam tempo demais sem a manutenção necessária.



Muitas variáveis influenciam no funcionamento do arrefecimento do veículo, tais como o aditivo recomendado pelo fabricante; as mangueiras em bom estado; a válvula termostática abrindo e fechando corretamente; a bomba d’água; a ventoinha e o radiador; sensores e interruptores… “Alguns dos principais indicadores de que algo não está funcionando bem no sistema é a baixa do líquido do reservatório, a cor do liquido escurecida, temperaturas altas do motor e o consumo elevado do combustível”, afirma Ricardo Duarte, gerente Comercial da Flório, fabricante de tampas e reservatórios para arrefecimento de veículos.



Mas nem todo mundo observa a importância da integridade do reservatório de expansão do líquido, e do pleno funcionamento da válvula (às vezes, mais de uma) da tampa do reservatório, responsável por regular a pressão do sistema. A pressão do sistema é o principal fator que mantem a temperatura de ebulição do liquido acima dos 100 graus.



O reservatório de expansão é uma das peças menos notadas em uma manutenção no arrefecimento, já que é feito para ser um componente bastante robusto. Entretanto, assim como todas as outras do sistema, é uma peça que sofre desgaste, acumula sujeira e, particularmente em veículos com muita rodagem, deve ser trocada.



Tomamos como exemplo um Chevrolet Prisma 1.4 2009, com motor VHCE. O veículo possui 110 mil km rodados e seu reservatório de expansão ainda é o original de fábrica. Observando por fora, nota-se como ele está amarelado, só que o mais importante está dentro dele: um grande acúmulo de sujeira, basicamente, ferrugem do motor depositada ali pela utilização constante de líquido velho no sistema.



A sujeira acumulada pode causar o travamento da válvula da tampa em modo aberto. “Se não for feita a limpeza no sistema, a sujeira pode se acumular na borracha de vedação da válvula interna da tampa do reservatório e dará vazão à pressão do sistema”, explica Ricardo William Cardoso, gerente Industrial da Flório.



18715



Mantendo a pressão



Em um veículo refrigerado a água, a tampa do reservatório executa a função de regular a pressão do sistema através de uma ou mais válvulas instaladas em sua estrutura. No caso da tampa do Prisma, fabricada pela Flório, a mesma válvula executa as funções de aliviar a pressão do sistema quando o carro é desligado e de manter a pressão nominal (no caso, de 1,4 bar) com o motor em funcionamento.



Quando uma dessas funções deixa de ser executada, os problemas aparecem e a tampa deve ser substituída. Por precaução, se o reservatório estiver sujo, troque-o também, afinal, a tampa provavelmente travou por causa dessa sujeira acumulada. Trata-se de uma manutenção simples que, se for negligenciada, pode ter consequências desagradáveis mais à frente.



18696



Procedimento de troca



O reparo a seguir foi executado por Aldicio Alves dos Santos, com a supervisão de Ricardo William Cardoso, da Flório. Lembre-se sempre de utilizar equipamentos básicos de proteção individual, como óculos de segurança e luvas, durante qualquer reparo.



1)    No aspecto geral do reservatório de expansão, é possível ver que a sujeira e o amarelado dificultam a visualização do nível correto do líquido de arrefecimento.



Obs: Sempre trabalhe com o motor frio.



18720



2)    Comece a remoção ao retirar a mangueira de retorno do líquido de arrefecimento. Aperte a abraçadeira com um alicate e desconecte a mangueira com cuidado.



18727



3)     Tire a mangueira conectada ao lado inferior do reservatório. Mais uma vez, aperte a abraçadeira com um alicate e desconecte a mangueira com cuidado.



Obs: Antes, posicione um aparato adequado para despejar o líquido de arrefecimento, já que ele vai vazar do reservatório neste momento.



18710



4)    Com o líquido esgotado, solte o parafuso de fixação do reservatório com uma chave “L”. A visualização e o posicionamento do parafuso são difíceis, portanto, cuidado para não espaná-lo. Retire o reservatório com as mãos em seguida (4a).



18697



4a



18703



5) Comparando a peça antiga com a peça nova, nota-se a diferença causada pelo desgaste do uso. Estruturalmente, a peça não tem problemas, mas está tão escura que mal se vê o nível real do líquido. Além disso, a sujeira acumulada dentro do reservatório não é eliminada com a adição de aditivo novo e continuará circulando pelo motor se não for removida. Por segurança, opte pela troca sempre que as condições do reservatório se apresentarem assim.



18721



6)     Examine o estado das mangueiras para saber se elas estão ressecadas, partidas ou sujas nas partes visíveis de seu interior (o que significa que o sistema está sujo). A recomendação de Ricardo é que elas sejam trocadas por precaução devido à quilometragem já avançada do veículo.



7)    Encaixe o reservatório novo e conecte a mangueira inferior.



18709



8)    Aperte a abraçadeira da mangueira com um alicate e posicione na conexão com o reservatório de forma a garantir a fixação naquele ponto.



18725



9)    Posicione o parafuso de fixação do reservatório e aperte-o. Observe o rosqueamento correto para evitar espaná-lo.



18722

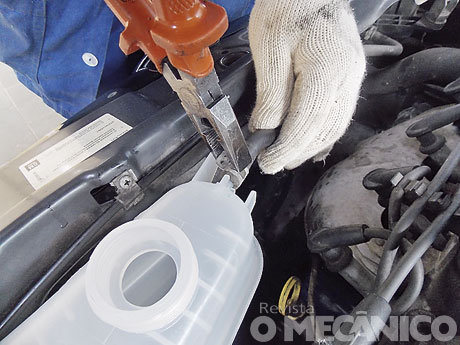

10)    Conecte a mangueira de retorno do reservatório. Mais uma vez, aperte a abraçadeira da mangueira com um alicate e posicione na conexão com o reservatório de forma a garantir a fixação naquele ponto.



18699



11) Com as mangueiras já devidamente presas, reponha o aditivo do líquido de arrefecimento até atingir o nível máximo do reservatório (11a).



Obs: Utilize sempre o aditivo recomendado no manual do proprietário do veículo.



18711



11a



18714



12)    Troque também a tampa antiga por uma nova.



18713



13)    Para circular o novo fluido, ligue o motor e deixe-o funcionando até que a válvula termostática atinja seu ponto de abertura. Quando abrir, o líquido circulará pelo motor e o nível no reservatório recém-abastecido pode baixar. Se isso acontecer, desligue o motor, espere esfriar e complete até o nível máximo. Vale lembrar que o aditivo não limpa o sistema: ele previne a corrosão que suja o liquido. Como tempo ele se exaure, devendo ser substituído. Ele também colabora para a elevação do ponto de ebulição do liquido de arrefecimento.



Diagnóstico e inspeção



A Flório recomenda que sejam feitas inspeções visuais a cada 30 mil km no sistema como um todo, incluindo radiador, bomba d’água, válvula termostática, mangueiras, sensores de temperatura, interruptores, tampa do reservatório e o próprio reservatório.



Mais informações – Metalúrgica Flório: (11) 4771-2222
